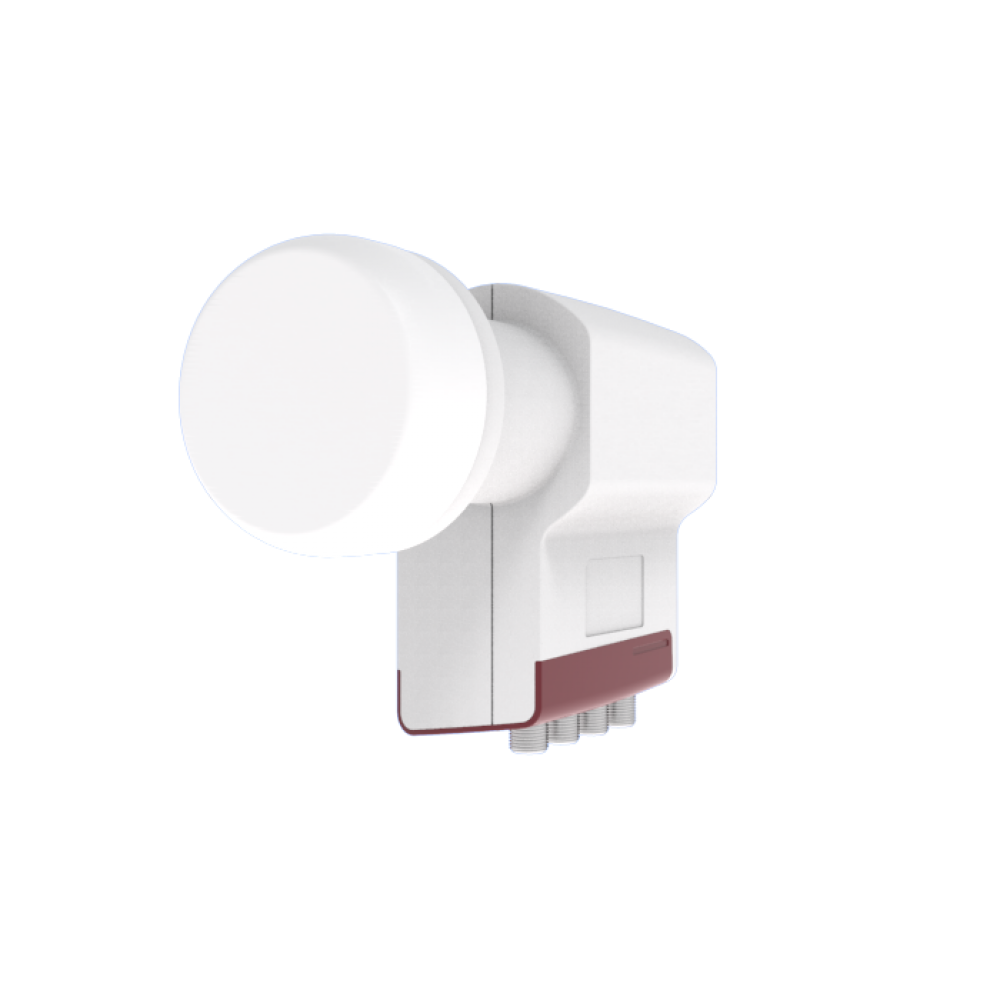

LNB INVERTO Extend Quad

16.80 vrátane DPH

LNB konvertor INVERTO Extend Quad pre príjem HD satelitných programov, určený pre príjem signálu z 1 družice pre štyri prijímače.
IDLR-QUDL40-EXTND-OPP

Katalógové číslo (SKU): LNB-InvertoExtendQuad Kategórie: , Značka:

Popis

Konvertor INVERTO Extend Quad je určený pre príjem satelitného signálu z jednej družice a následnú distribúciu pre štyri prijímače. Frekvenčný rozsah 10,7 -12,75 GHz, oscilátor 9,75 -10,6 GHz, šumové číslo 0,3 dB. Firma Inverto ponúka LNB konvertory špičkovej kvality s nízkym šumovým číslom a malým fázovým šumom. Konvertor je vhodný pre príjem SD a HD vysielania vrátane podpory 4K. Konštrukcia a štandardný priemer 40 mm zaisťujú, že konvertor je vhodný aj pre Multifeed. Výstupom z LNB je klasický F (Female) konektor. Výstupná impedancia je 75 Ω. Vzhľadom na technické parametre je zabezpečený vysoký výkon a stabilita.

Vlastnosti:
  • priamy – dlhý, vhodný pre Multifeed (príjem viacerých satelitných pozícií)
  • nízky fázový šum, DVB-S2 (HDTV) kompatibilný
  • nízke šumové číslo
  • nízka spotreba energie
  • vysoký výkon
  • vysoká frekvencia stability

Produktový list IDLR-QUDL40-EXTND-OPP

Technické parametre:
Vstupný frekvenčný rozsah dolného pásma 10.7 GHz ~ 11.7 GHz
Výstupný frekvenčný rozsah dolného pásma 950 MHz ~ 1950 MHz
LO frekvencia dolného pásma 9.75 GHz
Vstupný frekvenčný rozsah horného pásma 11.7 GHz ~ 12.75 GHz
Výstupný frekvenčný rozsah horného pásma 1100 ~ 2150 MHz
LO frekvencia horného pásma 10.6 GHz
Šumové číslo 0.3 dB typ. (0.7 dB Max.)
LO teplotná nestálosť ± 3.0 MHz max.
LO inicializačná presnosť @ 25 °C ± 1.0 MHz max.
LO fázový šum @ 10 kHz -80 dBc/Hz
Konverzný zisk 55 dB min.
Zvlnený zisk (over 26 MHz bandwidth) ± 0.75 dB, 27 MHz
Variačný zisk (over full band) ± 4 dB max.
Potlačenie 40 dB min.
1 dB kompresný bod (@ output) 0.0 dBm min.
Presluch 20 dB min.
Radiace signály Ca (V) 11.0 V ~ 14.0 V
Radiace signály Cb (H) 16.0 V ~ 20.0 V
Riadiace signály Cc (band switching) 22 kHz ± 4 kHz, 0.4V – 0.8V pp
Výstup VSWR 2.5 : 1
Vyžarované rušenie -50 dBm max.
DC napájanie 200 mA max. (11 VDC ~ 20 VDC)
Pracovná teplota -30 °C ~ +60 °C
Výstupná impedancia 75 Ω (F-type)
Výstupný konektor F (samica)
Váha 243 g
Logistické informácie:
Rozmery balenia (W x D x H) 11.2 cm x 6.3 cm x 16.1 cm
Váha balenia 0.37 Kg
Množstvo v kartóne 40
Rozmery kartóna (W x D x H) 58.5 cm x 34.5 cm x 29.5 cm
Váha kartóna 14.98 kg
Množstvo na palete 480

Ďalšie informácie

Hmotnosť 0.37 kg
Rozmery 6.3 × 11.2 × 16.1 cm
